Piec Potbelly w garażu: jak to zrobić sam

Zima w Rosji to coś więcej niż zima. Nie jest tajemnicą, że o tej porze roku niewygodnie jest przebywać poza pomieszczeniem z ogrzewaniem, ale co, jeśli jest taka potrzeba? Na przykład musisz odwiedzić garaż i spędzić tam trochę czasu. A miłość silnej połowy ludzkości do spotkań z przyjaciółmi w towarzystwie ich żelaznego konia jest znana wszystkim.

Oczywiście spotkania z choćby małym „minusem” na zewnątrz rzadko przynoszą radość, jeśli garaż nie jest ogrzewany przez całą dobę. Jest wyjście, jeśli możesz zainstalować domowy piec w garażu.

Cechy: plusy i minusy

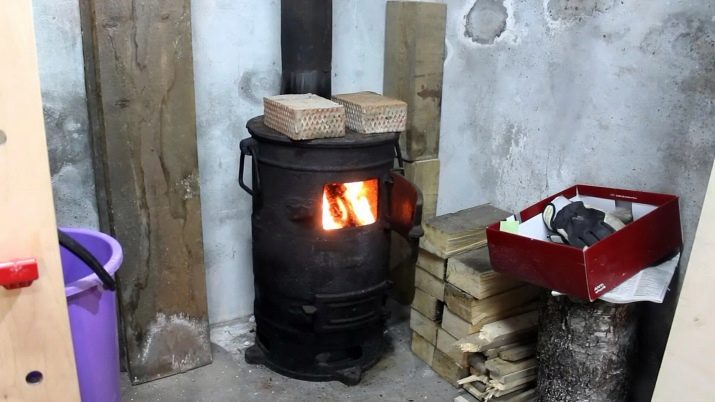

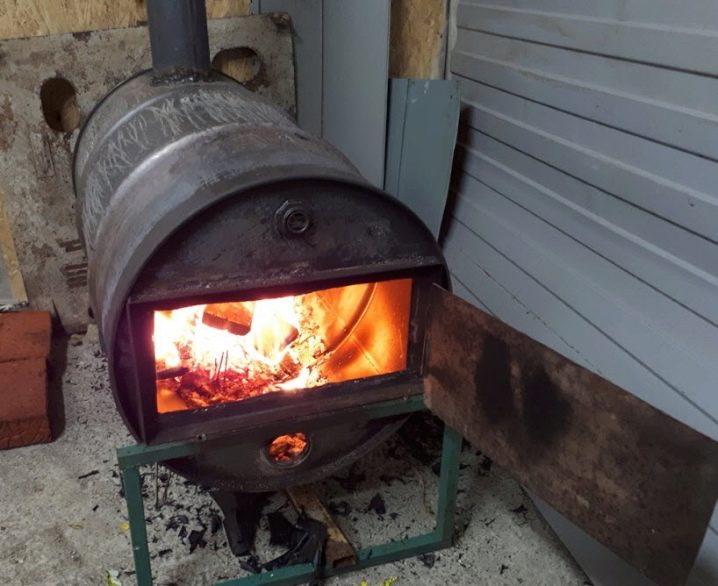

Zalety domowego pieca wykonanego z beczki to zwykle:

• szybkie nagrzewanie przy zużyciu minimalnej ilości paliwa;
• prostota i dostępność;
• umiejętność wykonania własnymi rękami z różnych materiałów, nawet improwizowanych;
• bezpretensjonalność w wyborze paliwa (drewno opałowe, górnictwo, olej napędowy, węgiel, torf itp.);
• czasami, dla lepszego ogrzewania i wymiany ciepła, na piecu instalowany jest rodzaj „labiryntu” blach.

Stwierdzenie, że wady pieca z beczki to prawdopodobnie więcej niż zalety, będzie całkiem prawdziwe:

• duże straty ciepła, a co za tym idzie znaczne zużycie paliwa podczas długotrwałego użytkowania;
• jeśli piec brzuchaty jest wykonany ze zwykłej beczki, musisz być przygotowany na to, że będzie trwał stosunkowo krótko ze względu na niewielką grubość ścianki – szybko się wypalą;
• słaba zdolność do regulacji temperatury;
• jeśli piec na brzuch jest wykonany w wersji poziomej, zajmie dość dużą przestrzeń w ograniczonej przestrzeni pudełka;
• pionowa orientacja pieca zapewni lepsze wykorzystanie przestrzeni, ale ściany wypalą się szybciej niż w przypadku poziomo ustawionego pieca na brzuch;
• ze względu na spalenie ścian piec może być niebezpieczny dla ognia i będzie wymagał większej uwagi podczas ogrzewania;
• taki piec potrzebuje wysokiego komina o wysokości ponad 4 m, który trzeba będzie regularnie czyścić.

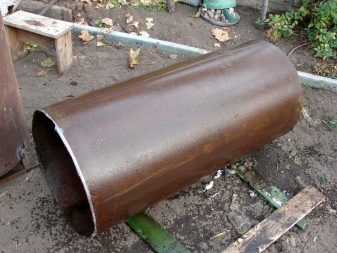

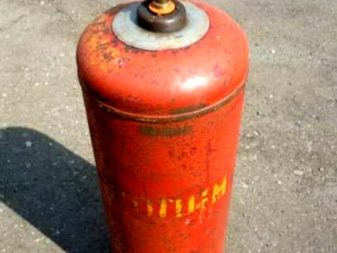

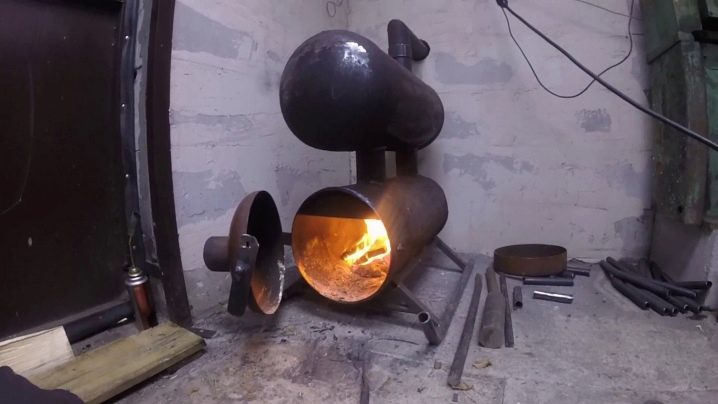

Większość z tych niedociągnięć można wyeliminować, wykonując korpus kuchenki na brzuch z butli gazowej. Ma grube, pochłaniające ciepło stalowe ścianki, które dobrze spawają.

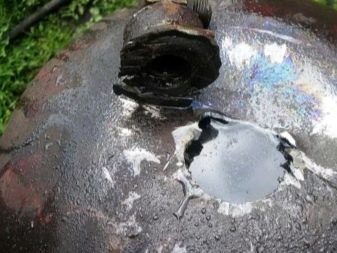

Przygotowanie starej butli do spawania jest bardzo ważne ze względu na możliwą obecność w środku pozostałości gazów wybuchowych, nawet po usunięciu szyjki..

Istnieje kilka możliwości przygotowania: wystarczy napełnić butlę wodą i pozostawić na długi czas lub dodać do wody substancje alkaliczne, aby zneutralizować gaz. Jednak ta metoda jest uważana za najbardziej niezawodną:

• cylinder w pozycji pionowej musi być solidnie wkopany, aby wyciąć otwór szlifierką;
• całkowicie napełnij wodą, odczekaj kilka godzin;
• zarysować linię cięcia;

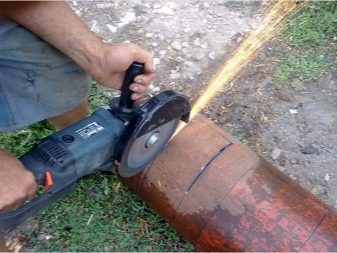

• ciąć szlifierką, aż pojawi się otwór przelotowy – woda zaczyna wypływać;
• dokończ cięcie i spuść wodę – gwarantowane jest wyeliminowanie ryzyka pożaru.

Zasada działania

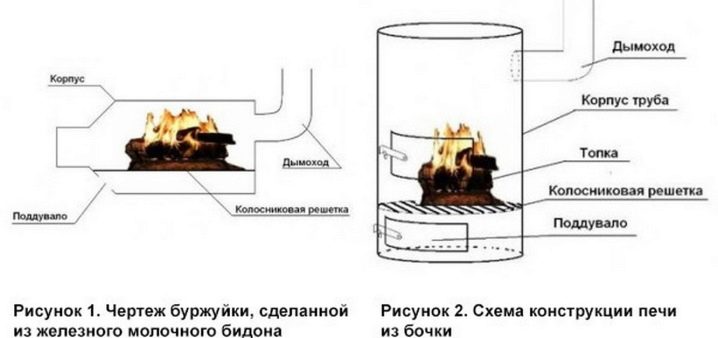

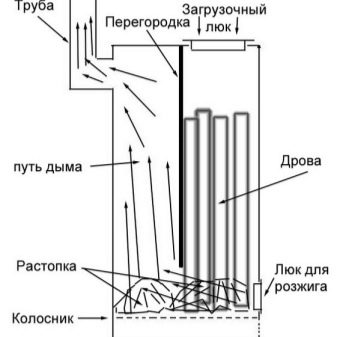

Przyjrzyjmy się bliżej schematowi pracy domowego pieca na brzuch:

• powietrze do spalania dostarczane jest do pieca przez dmuchawę;
• w procesie spalania uwalniane jest ciepło, które ogrzewa cegły i ściany pieca;
• dym, sadza i produkty spalania są odprowadzane przez komin;
• regulacja spalania z uzyskaniem niezbędnej wymiany ciepła odbywa się poprzez zwiększenie/zmniejszenie otwartej szczeliny drzwiczek dmuchawy;
• piec brzuchaty jest ogrzewany różnymi rodzajami paliw płynnych i stałych (drewno opałowe, górnictwo, olej napędowy, węgiel, torf).

Piec Brzuch po pracy

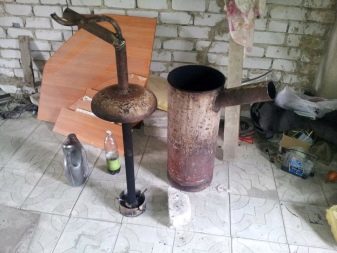

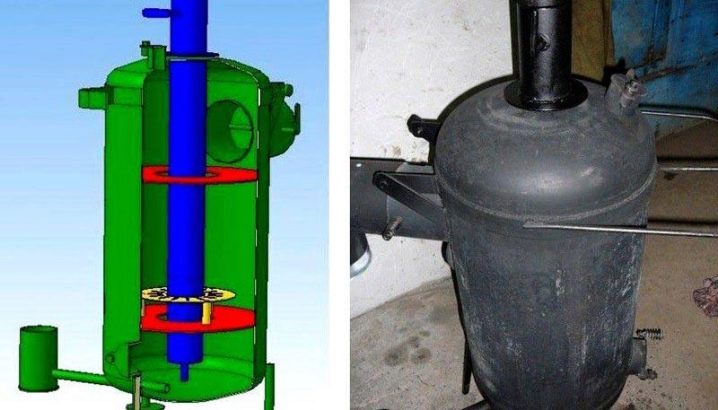

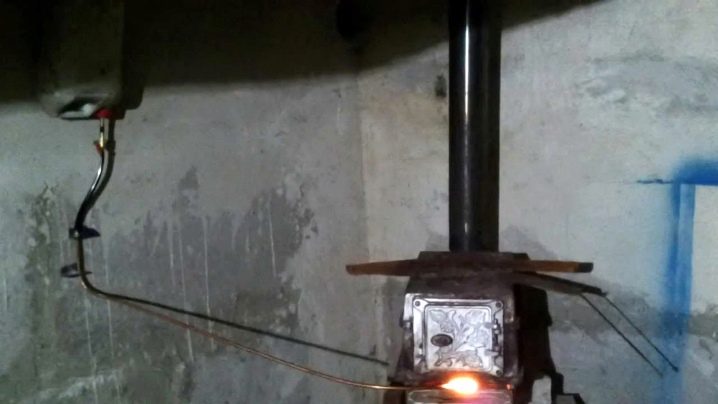

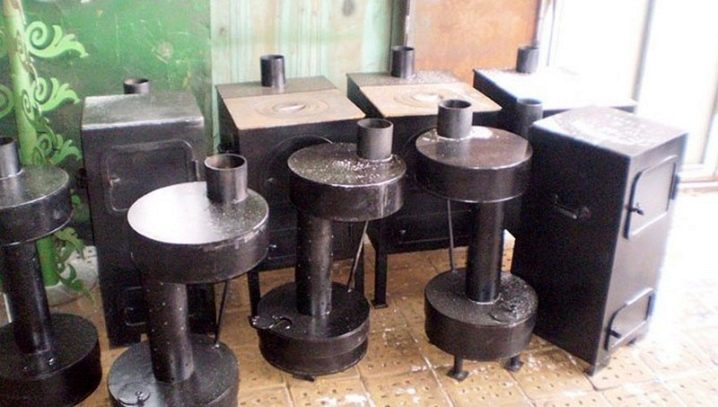

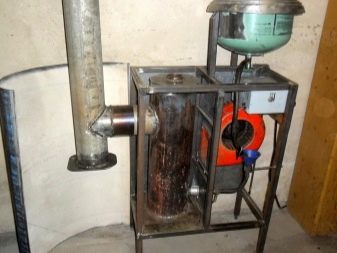

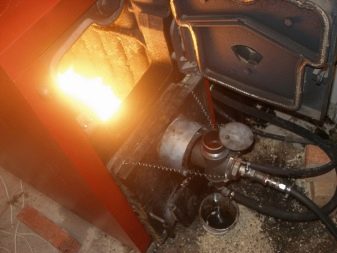

Piec na brzuch, który jest opalany nie drewnem, ale olejem odpadowym, ma swoje własne cechy. Może to być zarówno mały piec do zwykłego garażu, jak i urządzenie przeznaczone do ogrzewania dużych powierzchni.. W każdym razie wszystkie modele działają na tej samej zasadzie i mają podobną konstrukcję i zasadę działania..

• Piec na brzuch składa się z 2 części. Zużyty olej jest ładowany w dolnej części, gdzie jest zapalany i doprowadzany do wrzenia.
• Opary są wciągane przez perforowaną rurę dostępu tlenu, gdzie następuje ich wstępne dopalanie.
• Opary są całkowicie utlenione i spalone w górnej części połączonej z kominem.
• Temperatura w dolnym zbiorniku jest stosunkowo niska, górna komora nagrzewa się maksymalnie ogrzewając pomieszczenie. Jego ściany mogą nawet świecić od gorąca. W związku z tym wpływa to na wybór materiału do produkcji kamer..

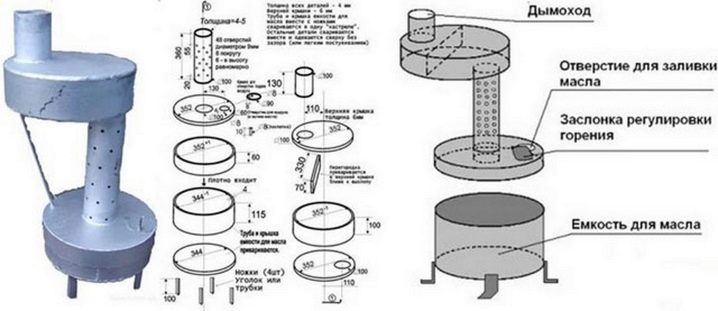

Rysunek-schemat pieca brzuchatego do wydobycia z warunkowymi wymiarami i proporcjami.

Rozważ zalety burzhujek dla wydobycia.

• Bezpretensjonalność i „niezależność”. Nie jest konieczne ciągłe dodawanie drewna opałowego ani wykonywanie jakichkolwiek czynności, głównym wymaganiem jest prawidłowa regulacja szczeliny szyjki wlewu (10-15 mm).
• Efektywne rozpraszanie ciepła.
• Brak sadzy z komina, piec nie dymi.
• Względne bezpieczeństwo przeciwpożarowe, ponieważ wypalone paliwo jest trudnopalne, a spalają się tylko opary oleju.

Niedogodności:

• hałaśliwość;
• charakterystyczny zapach (czasami pozbywają się go instalując obieg wodny lub powietrzny wymiennik ciepła z dmuchawą, która kieruje część powietrza z komina do innego pomieszczenia w celu ogrzewania);
• komora spalania (rura łącząca z perforacją) i komin muszą być dość często czyszczone;
• dość problematyczna do usunięcia jest również warstwa koksu ze spalonego oleju w dolnej komorze.

W przypadku korzystania z pieca na paliwo odpadowe należy przestrzegać obowiązujących zasad.

• Niedopuszczalne jest stosowanie przerobu oleju z benzyną lub innymi palnymi zanieczyszczeniami..
• Filtracja odpadów z cząstek stałych jest obowiązkowa.
• Nie dopuścić do przedostania się wody do kopalni.
• Silne przeciągi są niedozwolone.
• Przestrzeganie wszystkich zasad bezpieczeństwa przeciwpożarowego podczas instalowania pieca w pomieszczeniu.
• Obowiązkowa dostępność niezawodnej wentylacji.

• Surowo zabrania się pozostawiania pieca bez nadzoru, spania, gdy piec pracuje.
• Nie używaj wody do gaszenia!
• Zabronione są poziome odcinki wyciągu kominowego. Dopuszczalny kąt nachylenia komina – 45°.
• Komin musi mieć długość od 4 do 7 m².
• Zaleca się wsypywanie wydobycia do pieca na wysokości mniejszej niż? mniejsza objętość komory.
• W bezpośrednim sąsiedztwie takiego pieca niezbędne jest posiadanie gaśnicy proszkowej i/lub piasku..

Zrób to sam

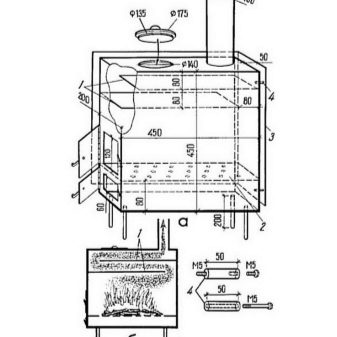

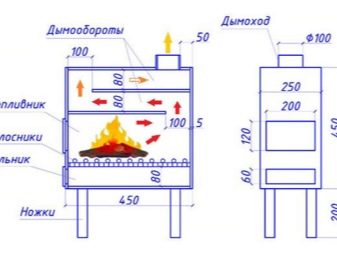

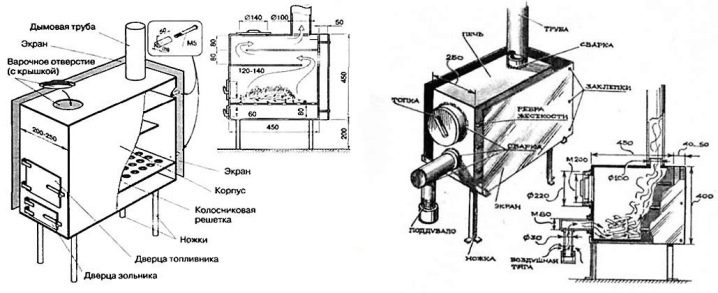

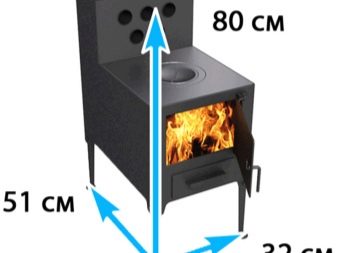

Rysunki i wymiary

Piec na brzuch da maksymalną wydajność, pod warunkiem zgodności z obliczeniami.

Rozważ projekt komina.

• Część pionowa (do 2 m), pokryta niepalną izolacją termiczną.
• Rura jest nachylona lub równoległa do podłogi (2,5-4,5 m), odległość od sufitu przy braku ochrony żaroodpornej wynosi 1,5 m, od podłogi – 2,2 m;
• Średnica komina musi być obliczona z dużą dokładnością, aby jego prędkość działania była mniejsza niż prędkość spalania paliwa i nie wyrzucał od razu całego ogrzanego powietrza wraz z produktami spalania na zewnątrz, ale pozwolił ogrzać ściany , który jest główną cechą tego typu pieca. Obliczona przepuszczalność rury powinna wynosić 2,7-krotność objętości pieca. Oznacza to, że przy palenisku o pojemności 40 litrów komin musi mieć średnicę 106 mm.
• Jeśli w piecu znajdują się ruszty, wysokość paleniska liczona jest od góry rusztu.
• Całkowite spalenie opału można zapewnić poprzez wytworzenie wysokiej temperatury, co można osiągnąć za pomocą metalowego lub ceglanego trójstronnego ekranu wokół pieca. Zainstaluj go z odstępem około 70 mm od niego. Odbicie ciepła pełni również funkcję przeciwpożarową..

• Ściółka lub niepalna powierzchnia do piekarnika jest ściśle wymagana, ponieważ:

• promieniowanie cieplne z pieca promieniuje we wszystkich kierunkach, w tym w dół;
• podłoga może się bardzo nagrzać, co może doprowadzić do pożaru.

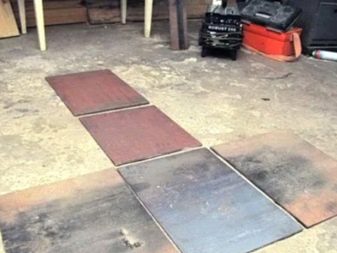

Jako podkład stosuje się blachę, powierzchnia jest większa od pionowego rzutu pieca na podłogę o 350-400 mm (najlepiej 700 mm). Możesz użyć arkuszy wykonanych z innych materiałów niepalnych o grubości powyżej 1 cm.

Kominy są instalowane w różnych pomieszczeniach na różne sposoby.

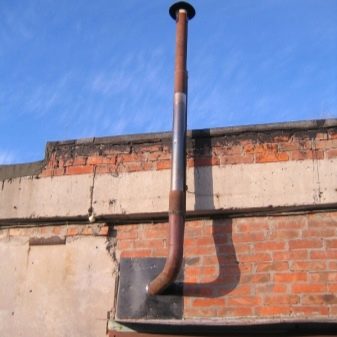

• Część rury wyprowadzona jest przez ścianę garażu, jest to najczęstszy typ.

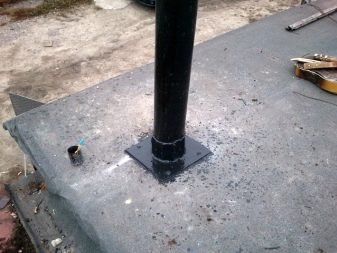

• Komin jest całkowicie pozostawiony w boksie garażowym i wychodzi przez dach. Dzięki temu garaż jest lepiej ogrzewany, ale sam proces montażu jest znacznie bardziej pracochłonny..

Wymagane materiały i narzędzia

Do samodzielnej produkcji kuchenki na brzuch w garażu potrzebne będą następujące materiały i narzędzia:

• blacha do produkcji popielnika i płyty kuchennej, jeśli piec jest ustawiony poziomo;

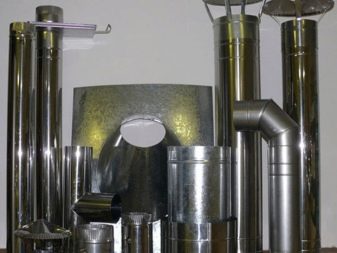

• metal na rurę kominową (najlepiej z dwoma kolankami);
• materiały do ​​mocowania rusztów i podpór;
• drzwi piekarnika;

• dyski żeliwne;

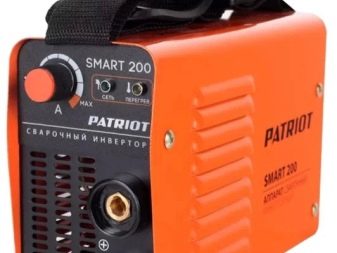

• spawarka;

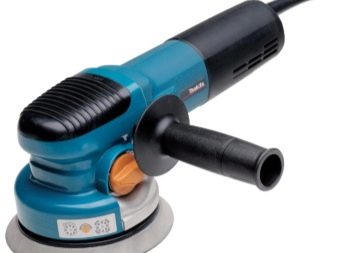

• szlifierka;

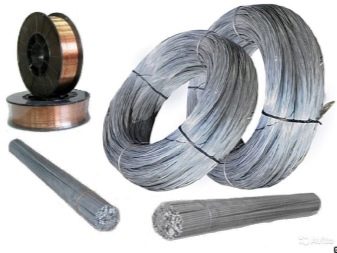

• drut / elektrody spawalnicze;

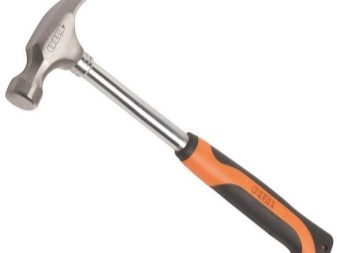

• młotek;

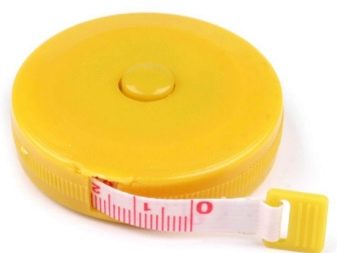

• taśma miernicza / centymetrowa;
• dłuto;

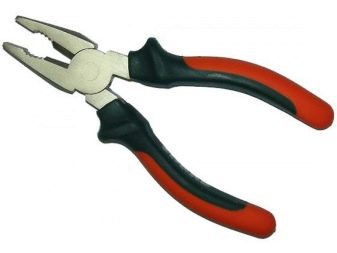

• szczypce;

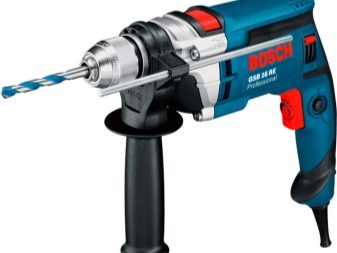

• wiertarka;
• metalowa szczotka do czyszczenia;
• kredowy ołówek.

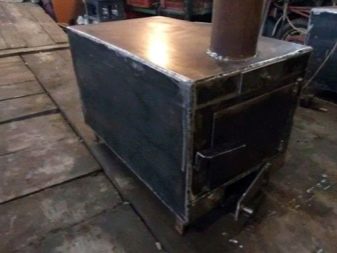

Rozważ proces produkcyjny krok po kroku.

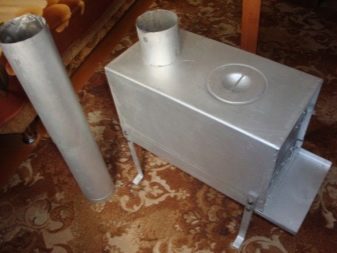

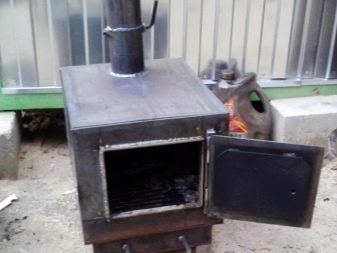

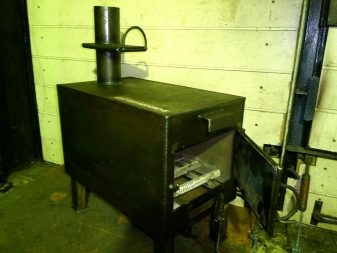

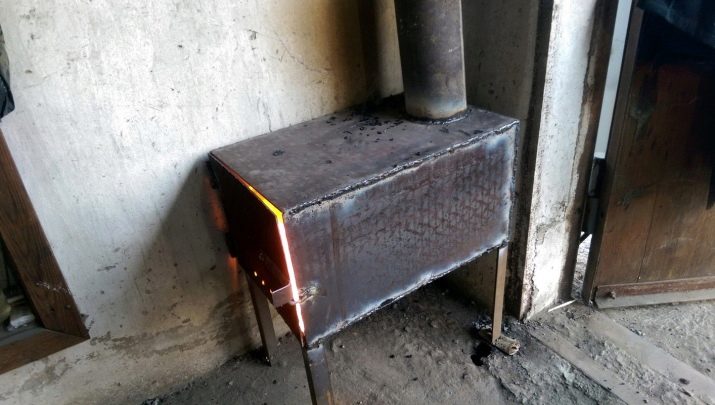

• Jak już wspomniano, piekarnik może być produkowany poziomo i pionowo..
• Wymiary pieca dobierane są na podstawie wymiarów skrzynki garażowej, z uwzględnieniem wszelkich środków bezpieczeństwa przeciwpożarowego.

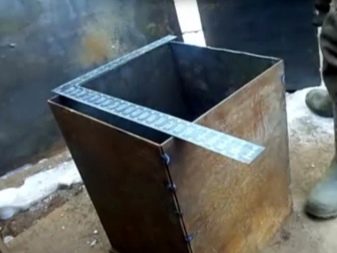

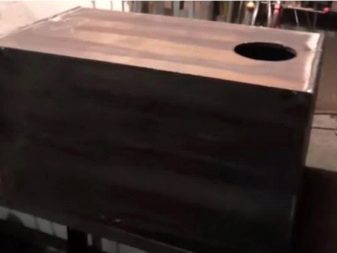

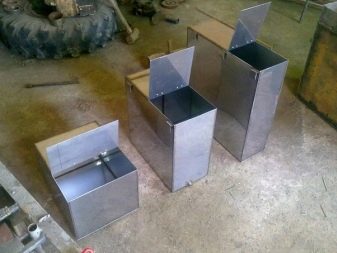

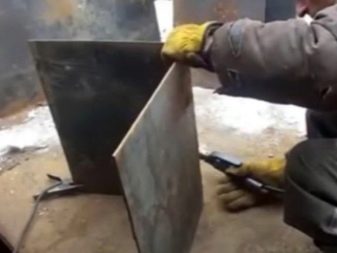

• Ściany muszą być spawane z blachy o grubości powyżej 4 mm.

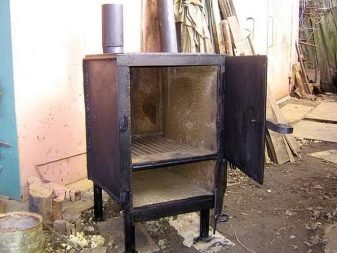

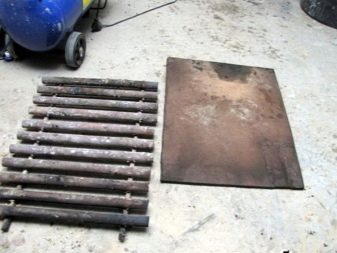

• Ruszt jest przyspawany do wnętrza paleniska lub umieszczony na łącznikach przyspawanych do ścian paleniska od wewnątrz (wersja zdejmowana). Można go kupić w sieciach handlowych lub wykonać własnymi rękami z blachy stalowej, wiercąc otwory o średnicy nie większej niż 20 mm lub z grubego drutu.
• Spawać na dole.

• Wycięty jest wygodny otwór na doprowadzenie paliwa i 5-7 cm niższy na popielnik.

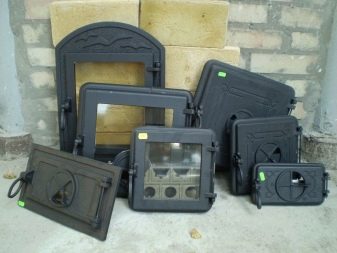

• Drzwi można wykonać samodzielnie z blachy stalowej lub kupić gotowy blok żeliwny.

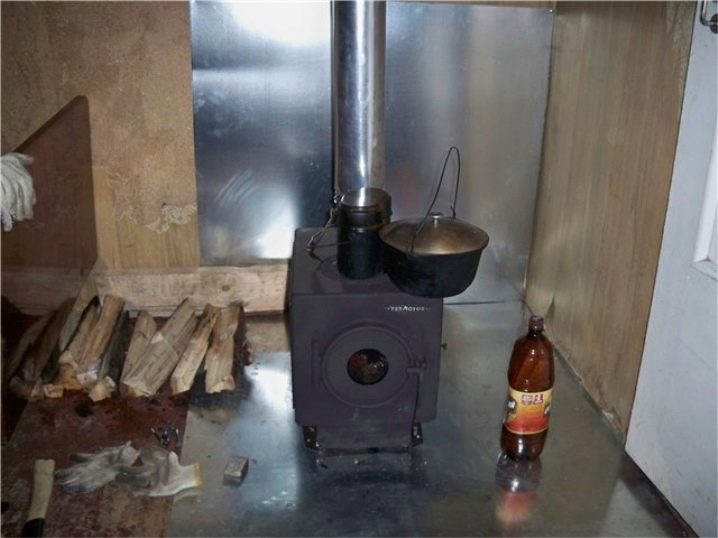

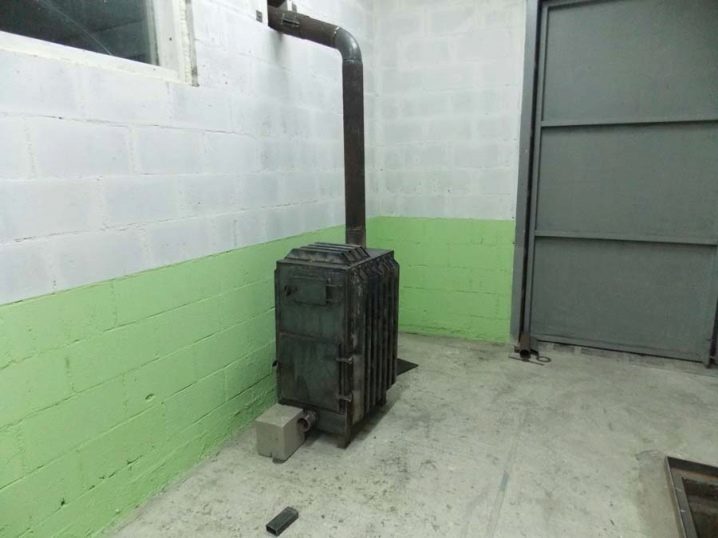

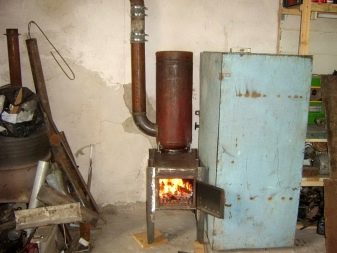

• Piec montowany jest w wybranym miejscu w garażu.
• Na tym etapie dołączony jest komin. Im dłuższa jego sekcja w pomieszczeniu, tym cieplej jest w garażu, ponieważ ogrzewa również powietrze wokół niego.
• Na ostatnim etapie pracy musisz postawić piec na nogach. Wykonane są z kawałków profilu, łączonych przez spawanie lub przykręcanych do korpusu. Można również zastosować skrzynkę metalową bez ścianki frontowej (służy jako drewutnia), cegła lub elementy kute również mogą być materiałami na podstawę.

Gdzie umieścić?

Przestrzeganie zasad bezpieczeństwa przeciwpożarowego w użytkowaniu garażu i eksploatacji pieca ma kluczowe znaczenie. Tutaj mówimy o bezpieczeństwie samochodu i zachowaniu życia samej osoby. Jednym z ważnych zadań jest lokalizacja pieca. Najczęściej wybierany jest narożnik skrzynki garażowej, utworzony przez dwie ściany, który znajduje się naprzeciwko bramy. Bezpośredni kontakt pieca z samochodem jest surowo wzbroniony..

Odległość musi koniecznie przekraczać półtora metra. Podobne warunki muszą być przestrzegane dla odległości od łatwopalnych substancji i przedmiotów..

Powierzchnia ścian w pobliżu pieca musi być pokryta materiałem ogniotrwałym. Można je dodatkowo pokryć cegłami. Jeśli garaż jest drewniany, odległość od powierzchni pieca do najbliższej ściany powinna przekraczać 1 m.

Zalecenia dotyczące użytkowania

Jeśli piec na brzuch jest używany do ogrzewania lub gotowania, bardzo ważne jest przestrzeganie zasad jego działania.. Ich wdrożenie, oprócz bezpieczeństwa przeciwpożarowego, pomoże wydłużyć jego żywotność..

• Przed pierwszym rozpaleniem pieca należy koniecznie sprawdzić i upewnić się, że wszystkie połączenia i zespoły są szczelne, natychmiast skorygować wszelkie niedoskonałości, aby uniknąć przedostawania się produktów spalania i tlenku węgla do garażu.
• Z pewnych powodów komin musi zostać wyprowadzony. Część, która znajduje się wewnątrz przestrzeni garażowej, musi być uszczelniona..
• Surowo zabrania się odprowadzania komina do systemu wentylacyjnego. Nawet jeśli piec jest zainstalowany w piwnicy, musi mieć osobny komin.
• Przejścia ścienne lub zakładki komina muszą być izolowane ogniotrwałymi, niepalnymi materiałami niebezpiecznymi.

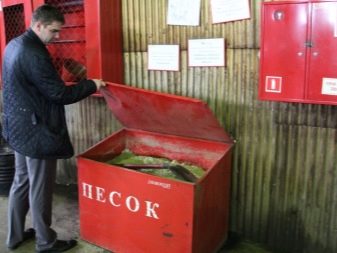

• W garażu musi znajdować się pudełko z piaskiem i gaśnica, zgodnie z zasadami bezpieczeństwa przeciwpożarowego.

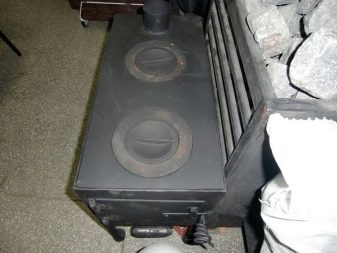

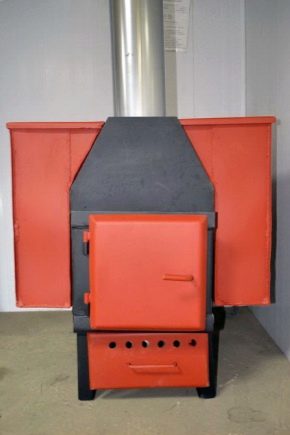

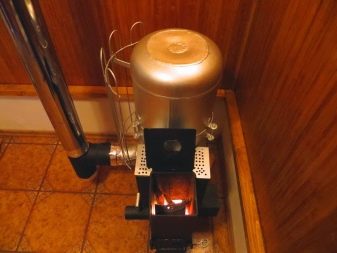

• Piec-piec służy również jako piec i do gotowania wody. W tym celu zainstalowana jest płyta z palnikami (zwykle jest wykonana z żeliwnego pieca) lub zbiornik do podgrzewania wody.

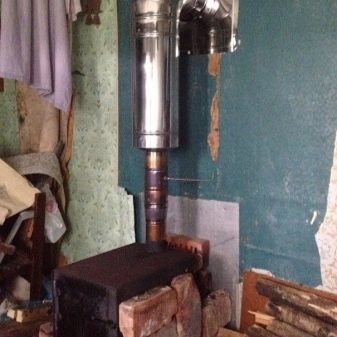

• Piecyk szybko się nagrzewa, ale też szybko się schładza. Wadę tę można częściowo zrekompensować ceglanym ekranem, który akumuluje ciepło i oddaje je do pomieszczenia w miarę ochładzania się po zgaszeniu pieca.

Zabroniony jest bezpośredni kontakt ekranu z piecem. Odstęp między nimi pozostawia co najmniej 10 cm.

• Zazwyczaj ekran z cegły jest ciężki, więc najprawdopodobniej będzie wymagał własnego fundamentu. Rozważ etapy jego produkcji.
• Wykop dziurę o głębokości około 50 cm.
• Dno wykopu pokryte jest warstwą piasku (średnie zużycie piasku 3-4 wiadra), ubite.
• Kolejna warstwa to 10-15 cm kruszonego kamienia, który również jest ubijany.
• Ułożone warstwy są wyrównane, a następnie wylane warstwą zaprawy cementowej.
• Oczekuje się całkowitego utwardzenia warstwy cementu. Im dłuższy czas utwardzania, tym lepiej (zwykle jest to czas dłuższy niż dzień lub dłużej, to da podkładowi dodatkową wytrzymałość).
• Następnie układa się kilka warstw pokrycia dachowego.

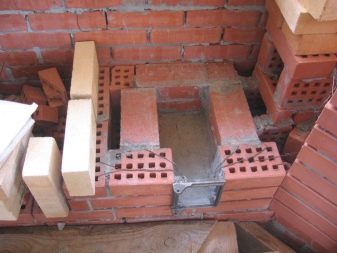

• Sam ekran jest ułożony w pół cegły, pierwsze dwa rzędy są wykonane z ciągłego muru na pokryciu dachowym. W rzędzie 3-4 należy wykonać szczeliny wentylacyjne, a następnie ponownie układać cegłę w ciągłej warstwie.

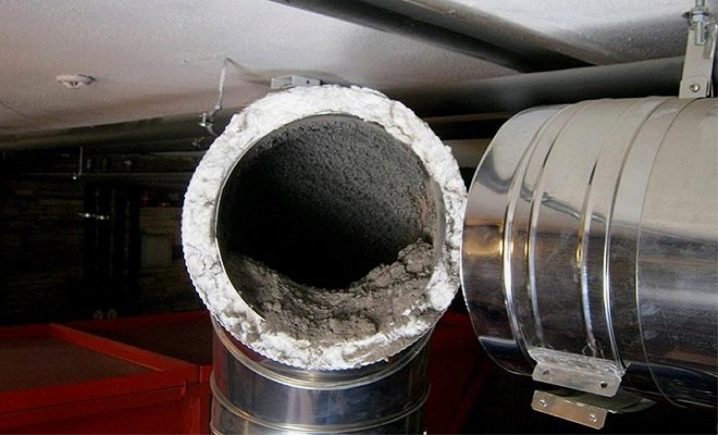

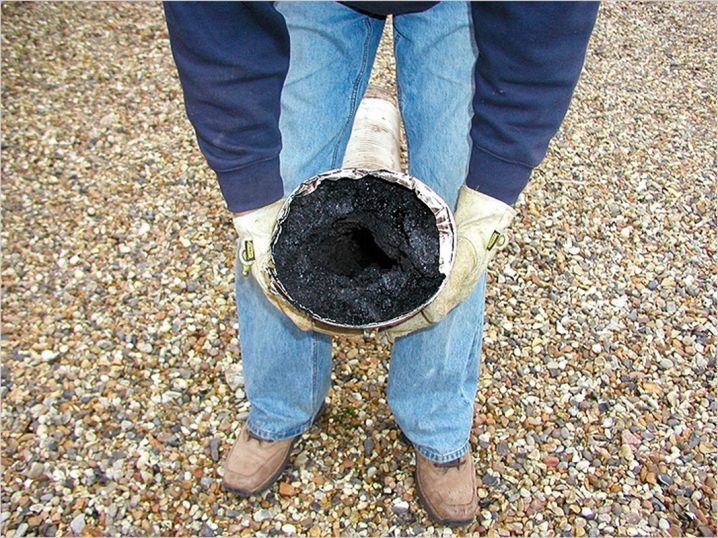

Prawidłowe metody czyszczenia pieca kominkowego sprowadzają się głównie do usunięcia zabrudzeń wewnątrz komina, co jest stosunkowo rzadkie. Przeważnie używają pędzla. Całkiem możliwe jest wykonanie go własnymi rękami z pędzla w kształcie walca, przywiązując go do liny.

Najlepiej używać szczotek z włosiem z tworzywa sztucznego lub żelaznego drutu. Średnica szczotki dobierana jest w taki sposób, aby przy przejściu przez komin nie występowały znaczne opory.

Czyszczenie jest stosowane w celu zwiększenia przejścia przepływu dymu przez rurę, w celu poprawy wymiany ciepła. Sekwencja procesu czyszczenia:

• zatkać otwór pieca szmatką;
• wykonać 2-3 ostrożne ruchy szczotką, aby nie naruszyć szczelności komina (rób przerwy, jeśli szczotka porusza się swobodnie);
• powtórz krok 2 wymaganą liczbę razy;
• usuń węgle, popiół i sadzę z popielnika.
