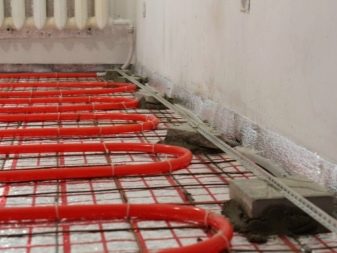

Ogrzewanie podłogowe z ogrzewaniem wodnym wymaga nie tylko ułożenia rur pod wykładziną podłogową, ale także zastosowania dodatkowych środków technicznych. Warunkiem pomyślnego działania takiej konstrukcji jest zastosowanie kolektorów, pomp, czujników i zaworów. Wszystkie te elementy systemu zasługują na osobną dyskusję, a teraz porozmawiamy o kolekcjonerach.
Osobliwości
Urządzenie zwane kolektorem to zestaw części zaprojektowanych do kierowania chłodziwa, mieszania go i dostarczania cieczy do równoległych obwodów. Duży przekrój i spadek natężenia przepływu zapewniają zlewanie się gorącego chłodziwa pochodzącego z kotła lub instalacji c.o. ze schłodzonym powracającym z obiegu grzewczego. W rezultacie temperatura spada.
Ale osiągnięto prawidłowe mieszanie ciepłej wody i przepływu powrotnego tylko przy użyciu co najmniej trzech czujników:
- Wskaźnik temperatury wody.
- Miernik temperatury powietrza na zewnątrz.
- Ciśnieniomierz.
Sygnały z tych czujników i, jeśli to konieczne, innych, są podawane do zaworów mieszających chłodziwo. Przełączanie zaworów z jednego trybu na drugi bezpośrednio wpływa na ogrzewanie ciepłej podłogi. Kolektory muszą być podłączone do pomp. Regulacja temperatury zależy nie tylko od pogody za oknem, ale także od przeznaczenia wody. Należy więc zasilać go do kabiny prysznicowej rozgrzanej do 70 stopni, temperatura w kaloryferach jest jeszcze wyższa, a ogrzewanie podłóg wymaga użycia chłodziwa nie gorętszego niż 50 stopni.
Nawet najlepszy kocioł nie może zapewnić takiej gradacji, dlatego współpracuje z nim grupa kolektorów. Jego rola polega również na fakcie, aby znormalizować ciśnienie w obwodach rozszerzonych, należy niezwłocznie sterować pompą. Najczęściej grzebień jest montowany więcej niż jeden, w takim przypadku należy je łączyć nie tylko z kolektorem centralnym, ale także ze sobą.
Jeśli chcesz, aby rozmiar zespołu kolektora był minimalny, nie montuj go sam: markowe urządzenia są znacznie bardziej kompaktowe i muszą być wyposażone w otwory wentylacyjne. Ręczne instalowanie ich w domu raczej nie zadziała..
Wyświetlenia

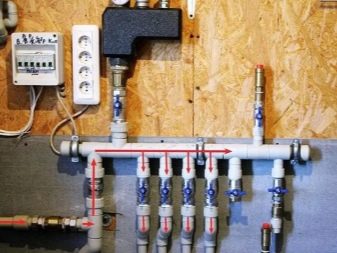

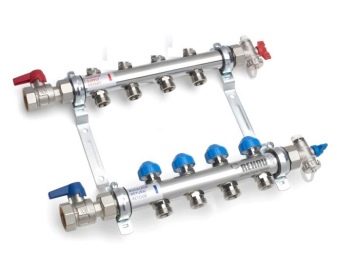

Kolekcjonerzy dzielą się przede wszystkim na dostawę i zwrot. Pierwszy typ jest zwykle montowany na górze, przepływająca przez niego woda równomiernie rozchodzi się wzdłuż pętli. Z nich płyn wchodzi następnie do części powrotnej, wraca do kotła i tak w nieskończoność. Patrząc na funkcjonalność, wyróżniamy cztery główne grupy kolektorów:

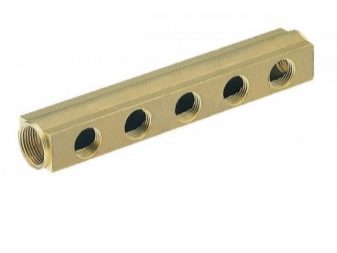

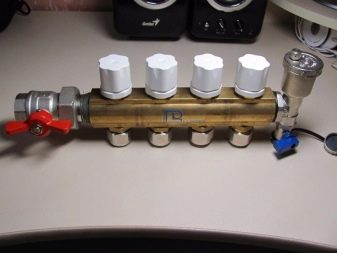

- Opis najprostszych z nich nie jest trudny: to po prostu rura, która została wycięta wewnątrz i na zewnątrz, aby połączyć rury zewnętrzne. W systemie zaopatrzenia w wodę takie urządzenie wystarczy, ale ciepła podłoga jest trudniejsza i wymaga użycia dodatkowych elementów.

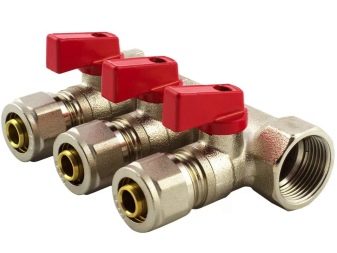

- Kolektory z zaworami montowanymi bezpośrednio na wyjściach są bardzo powszechne, wyróżniają się dobrą wydajnością. Ale w większości obszarów Federacji Rosyjskiej nie są one przeznaczone do jakości wody, nawet jeśli same zawory kulowe są wysokiej jakości, wkrótce nadal zaczynają przeciekać. Będziesz musiał regularnie wymieniać O-ringi. Poważną wadą jest brak możliwości zainstalowania urządzeń regulujących temperaturę w trybie automatycznym.
Często moduł mieszający wyprodukowany w Europie można podłączyć tylko za pomocą adapterów, ponieważ takie produkty są wytwarzane przez mało znane fabryki azjatyckie, standardy nie są celowo brane pod uwagę.
- Droższe kolektory są łatwiejsze do strojenia, ponieważ zawory kulowe zostały zastąpione pełnymi zaworami sterującymi. Siłowniki na zaworach połączone są z termostatami znajdującymi się w różnych pomieszczeniach, co zapewnia najszybszą możliwą reakcję na zmiany temperatury. Na przykład, gdy w kuchni przygotowywany jest świąteczny obiad, ogrzewanie jest redukowane, a jeśli późną jesienią pomieszczenie jest wentylowane przez szerokie otwarcie okien i drzwi w pomieszczeniu, należy je wzmocnić. Kształtki do łączenia z rurami metalowo-plasticznymi to konstrukcje prefabrykowane utworzone przez nakrętkę łączącą, pierścień zaciskowy, eurostożek i elementy uszczelniające.

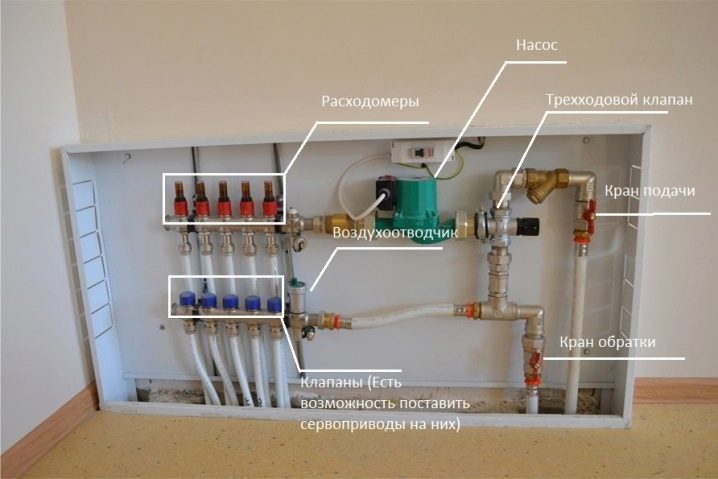

- Wszystkie trzy poprzednie typy działają dobrze, jeśli kontury są mniej więcej takie same. Ale przy znacznej różnicy w ich długości warto wybrać kolektory wyposażone w przepływomierze na segmencie zasilającym, a na segmencie powrotnym z gniazdami do trzymania serwonapędów. Montaż kolektora powrotnego na górze i pompującego na dole jest surowo niedopuszczalny, ponieważ doprowadzi to do ogrzania przepływu powrotnego przez część ciepła w oryginalnej rurze. W rezultacie do samego pomieszczenia dostanie się mniej ciepła..
Części kolektora
Kolektor zapewnia wykonywanie swoich funkcji dzięki pracy wielu elementów. Przeznaczenie zaworu mieszającego jest całkiem zrozumiałe, zapewnia łączenie wody o różnych temperaturach. Pompa kontroluje ciśnienie i zwiększa je w razie potrzeby. W systemie zastosowano również zawory odcinające i równoważące, urządzenie do odpowietrzania nagromadzonego powietrza, manometry, głowicę termiczną z wbudowanym termometrem, szereg złączy hydraulicznych.
Zajmijmy się nimi teraz dokładniej:

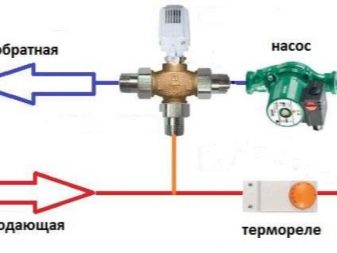

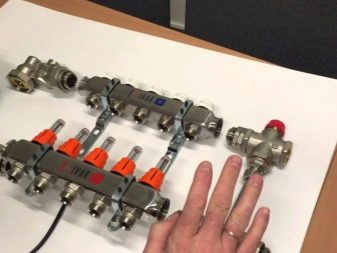

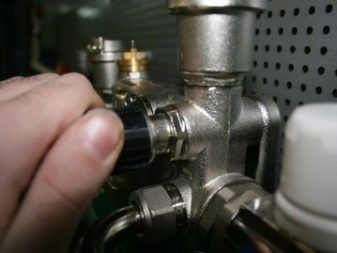

- Grzebienie są połączone z jednostką mieszającą dwóch głównych typów: jeden ma dwa suwy, a drugi trzy. Dwustopniowy schemat pracy oznacza, że głowica termiczna mierzy temperaturę płynu chłodzącego przemieszczającego się w kierunku obwodów. Przekroczenie pewnej wartości powoduje lekkie przymknięcie zaworu i zmniejszenie przepływu gorącej cieczy. W przeciwnym razie, gdy woda jest zbyt zimna, otwór otwiera się bardziej, zwiększa się dopływ ogrzanej cieczy. Chociaż zawór przepuszcza stosunkowo mało wody, jest to raczej zaleta – podłoga może się nagrzewać płynniej. Zaleca się podłączenie miksera do kolektora nie bezpośrednio, ale przez składane złącze, aby później uprościć wymianę.
- System trójogniwowy jest inaczej ułożony: zarówno gorący, jak i powrotny przepływ są regulowane jednocześnie, w tym celu w rozdzielaczu wbudowany jest obejście. Zawór nie jest prosty – skrywa specjalną klapkę, która jest ustawiona pod kątem prostym do wnęki rury mieszającej. Zmieniając położenie tej przepustnicy, urządzenie ustala poziom nagrzewania się chłodziwa na wylocie.
Rozwiązanie to polecane jest do zastosowania w dużych domach o powierzchni ponad 200 m2. m, gdy przepustowość zaworu dwudrożnego nie jest już wystarczająca.
- Miksery, posiadając trzy suwy, wskazane jest również, gdy kolektor reguluje temperaturę automatycznie, a nie według ręcznie określonych wartości. Zawór nie działa sam, wspomaga go z kolei serwo, koordynowane odczytami wskaźników pogody i temperatury. Przy wszystkich zaletach system trójdrożny ma również wrażliwy punkt: działa zbyt ostro i wystarczy tylko nieznacznie zmienić położenie zaworu, aby temperatura natychmiast wzrosła lub spadła.
- Rola czujników pogodowych jest nieoceniona: nawet jeśli temperatura na zewnątrz zmieni się znacząco w nocy, urządzenie automatycznie przełączy się na żądany tryb. Staraj się kupować wszystkie elementy konstrukcyjne dna wodnego jako całość lub przynajmniej części samego kolektora od jednego producenta. Montując zespół samodzielnie, wybierz jednorodny materiał na wszystkie części, aby był bardziej niezawodny i stabilny.
Zwróć uwagę na liczbę obwodów grzewczych, całkowitą długość trasy rury i jej przepustowość.
Przy doborze części zainteresuj się również maksymalnym dopuszczalnym ciśnieniem, możliwością rozbudowy systemu grzewczego i jego wzmocnienia, średnicą otworów w kolektorze. Blok dystrybucyjny ma również inną ważną cechę – liczbę wyjść. Dokładne wyliczenie ilości pętli (konturów) nie zawsze jest możliwe, ponieważ niektóre pomieszczenia będą wymagały zainstalowania dwóch pętli na raz.

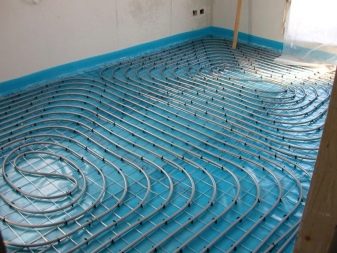

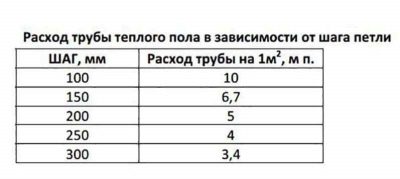

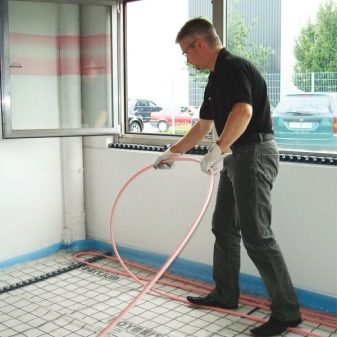

Wstępne obliczenia są dokonywane przy założeniu, że za 1 mkw. m powierzchni ogrzewanej podłogi wyniesie 6,5 mb. m rury. Porównaj uzyskaną liczbę z długościami rur w cewkach, a wtedy stanie się jasne, czy nie ma potrzeby wykonywania dwóch pętli naraz, aby na próżno nie wyrzucać drogich konstrukcji. Pozyskanie dodatkowego obwodu kolektora (później tłumionego) jest bardziej praktyczne niż dodanie go do już zmontowanego systemu.

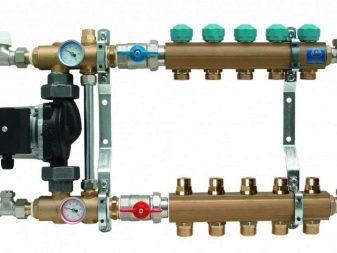

Kolektor z pompą uznawany jest przez wszystkich specjalistów za najskuteczniejsze rozwiązanie w porównaniu z innymi. Wymuszony obieg cieczy zapewnia niezawodne dostarczanie ciepła do wszystkich części nawet bardzo dużego domu. Niezwykle trudno jest utrzymać niezbędne nachylenie dla naturalnego obiegu, zwłaszcza gdy ten warunek jest sprzeczny z innymi wymaganiami technicznymi i niuansami.
Montaż kolektora

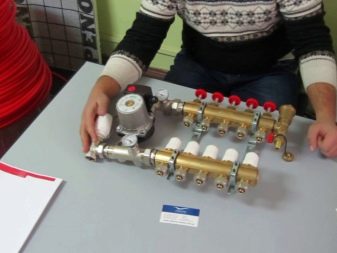

Gdy wszystkie części są dostępne, rozdzielacz można zmontować. Szafka do montażu miksera może być zewnętrzna i wewnętrzna, ale w pierwszym przypadku zmieści się tylko system nie szerszy niż 160 cm. Zalecamy dokładne przestudiowanie schematu instalacji i nie omijanie go, nawet jeśli wydaje się, że jakiś krok jesteś bezsensowny, śmieszny.
Sprzęt z przepływomierzami pozwala uzyskać równomierny ruch chłodziwa; jeśli jakaś pętla jest nawet niewiele krótsza od innych, woda wpada do niej, ponieważ opór hydrauliczny jest zmniejszony. Przepływomierze pozwalają po prostu odwrócić efekt tej fizycznej prawidłowości.. Dużo bardziej praktyczne niż używanie ręcznie regulowanych systemów..
Domowy rozdzielacz może nie zawierać zespołu mieszającego, wówczas montaż zaworów nie jest wymagany, stabilną temperaturę utrzymuje jedna pompa obiegowa. Montuje się go ściśle w rurze powrotnej, aby nie zassać nadmiaru cieczy z instalacji grzewczej. W przypadku stosowania systemów dwukierunkowych orurowanie koniecznie obejmuje instalację pary zaworów na rurze powrotnej, co wyeliminuje sytuację, w której wystąpi skok odwrotny. Jeśli zainstalowano niskotemperaturowy kocioł konwekcyjny, nie ma potrzeby stosowania kolektora; ale jeśli chcesz skorzystać z automatyki pogodowej, znowu nie możesz się bez niej obejść.

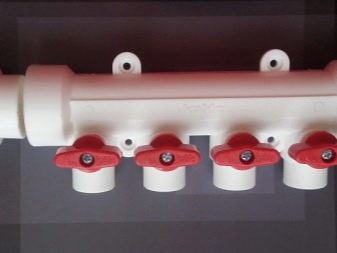

Plastikowy kolektor nie jest gorszy niż metalowy analog, ponadto nie jest trudno znaleźć rzemieślników, którzy potrafią złożyć grzebień polipropylenowy. Pod względem wytrzymałości i niezawodności rury ze stali nierdzewnej i mosiądzu są uważane za najlepsze rozwiązania, polipropylen działa niezawodnie tylko w dwóch lub trzech obwodach o prostej konfiguracji, co należy wziąć pod uwagę podczas instalacji. Wszyscy eksperci zalecają wybór zmontowanego kolektora przemysłowego, ponieważ jednoczęściowy produkt jest znacznie stabilniejszy i mniejsze jest ryzyko, że zacznie przeciekać.
Chociaż mówią, że więzadło proste jest najprostsze, prędzej czy później nadal będzie musiało zostać przekształcone w dwukierunkowe lub trójdrożne, więc lepiej zrobić to od razu..

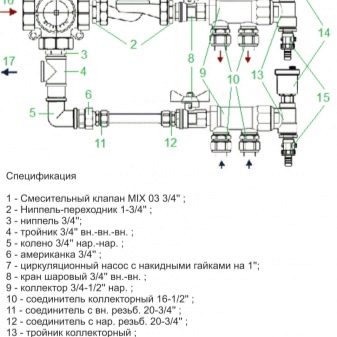

Najlżejszy schemat zawiera zawór wyporowy (hydraulicy nazywają go „trzy czwarte”), adapter, złączkę „amerykańską”, zawór kulowy, kolektor, połączenia z gwintami zewnętrznymi i wpuszczanymi (wszystkie takie same ¾ ”). Oprócz tych części potrzebne będą nyple, trójniki, kolanka, pompy obiegowe, odpowietrznik i zawór do opróżniania systemu. Montaż wieloobwodowego ogrzewania podłogowego wymaga zastosowania głowicy termicznej z czujnikiem wyjętym z zewnątrz, zaworu do mieszania cieczy.
Również w skomplikowanym systemie używany jest „amerykański” ¾, kilka nakrętek tej samej wielkości, trójnik i smoczek (oba cale). Krany ½” są podłączone do pompy cyrkulacyjnej, złączka i rury wykonane z metalu-tworzywa mają takie same wymiary. Zastosowano korek calowy, w kolektorze zainstalowane są zawory kulowe 0,5 cala, wyrzucane są nakrętki do mocowania pompy.

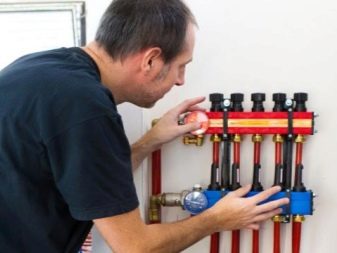

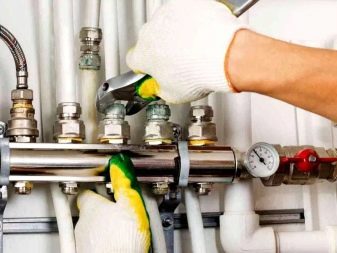

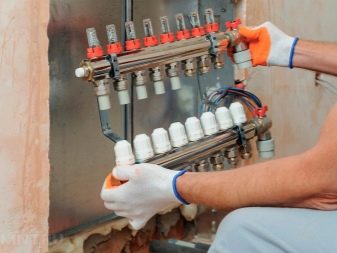

Ogrzewanie podłogowe podłącza się do kolektorów za pomocą złączek zaciskanych. Przed połączeniem w rurze powstaje faza, dzięki której poprawia się przyczepność. Po zakończeniu wszystkich prac rury są pod ciśnieniem i sprawdzane w trybie pracy (przy celowo wysokim ciśnieniu). Czas trwania testu wynosi 180-300 minut, temperatura jest ustawiona na maksimum, dopilnowanie, aby wszystkie słabości i niedociągnięcia zostały zidentyfikowane. Kolektory umieszczone są w specjalnych szafkach montowanych bezpośrednio przy kotle lub w pobliżu miejsca podłączenia do ogrzewania podłogowego.
Zamiast szafki kolekcjonerskiej można zastosować wystarczająco pojemną niszę. Ale jest to dopuszczalne tylko po konsultacji z profesjonalistami, najlepiej byłoby im powierzyć taką pracę..
Samodzielny montaż niezgodny ze schematem grozi poważnymi konsekwencjami, awariami, a nawet zalaniem!
Jak się połączyć?
Jeśli system grzewczy ma 2 obwody, należy dołożyć wszelkich starań, aby ich długość była w przybliżeniu taka sama. W połączeniu z wykorzystaniem kolektorów i kilku innych specjalnych urządzeń zapewnia równomierny stopień nagrzania wszystkich pomieszczeń. Lub, jak mówią eksperci, ogrzewanie podłogowe zostało zrównoważone. Ta procedura wymaga starannych obliczeń cieplnych, których głównym parametrem jest objętość wszystkich gałęzi. Oblicza się, ile trzeba ograniczyć dopływu wody do każdego obwodu w celu równomiernego ogrzewania.

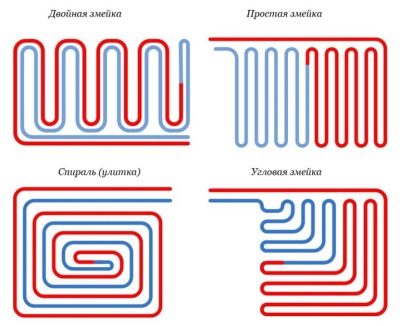

Strojenie oznacza również uwzględnienie liczby i promienia zwojów we wszystkich pętlach, ponieważ zwiększają one odporność układu na przepływ płynu. Jeśli w domu jest już zainstalowany system grzewczy i nie ma standardowych mechanizmów utrzymujących równowagę między obwodami, konieczne jest zainstalowanie zaworów równoważących. Ich różnica w porównaniu z prostymi zaworami odcinającymi polega na możliwości automatycznej lub ręcznej regulacji przepływu chłodziwa..
Ogrzewanie pokoju jednoosobowego o powierzchni nie większej niż 25 m2. mz zaopatrzeniem w wodę z grzejników może oznaczać zarówno ręczny, jak i automatyczny (za pomocą termostatu) schemat sterowania. W takim systemie lepiej jest dostarczać wodę do silnie nagrzanego obwodu i otrzymywać wsteczny przepływ chłodziwa przez kran typu „amerykańskiego”.
Jeżeli regulacja automatyczna realizowana jest za pomocą głowicy termicznej, zawór mieszający należy zamontować tak, aby znak „+” wskazywał wyjście z kranu głównego. Rury doprowadzające wodę do instalacji i zwracające ją do kolektora są przymocowane do zaworów za pomocą elementów łączących z gwintami zewnętrznymi. Pompa obiegowa powinna pompować ciecz w kierunku zaworu mieszającego.
Wskazówki dotyczące wyboru
Zwróć uwagę na następujące niuanse:
- Najprostszym systemem, który reguluje jedynie dopływ nośnika ciepła do ciepłych podłóg o konturach o jednakowej długości, można sterować ręcznie zamykając i otwierając krany. W przypadku podłączenia urządzenia do grzejników zaleca się stosowanie kolektorów wyposażonych w czujniki przepływu; wskazane jest stosowanie urządzeń z serwonapędami.
- Co więcej, komponenty są wystarczająco ważne; przy wyborze zaworów kieruj się danymi ustalonymi empirycznie. Jeśli przepływ wody na godzinę nie przekracza 2 metrów sześciennych. m, takie urządzenia będą w stanie zapewnić ogrzewanie od 50 do 100 mkw. m podłogi. Należy jednak pamiętać, że górna liczba jest raczej orientacyjna, można ją osiągnąć tylko dzięki solidnej izolacji, mocnemu kotłowi. Bardzo silne mrozy również obniżają wydajność systemu..
- Podłogi od 80 do 200 mkw. m są skutecznie ogrzewane za pomocą kolektorów o pojemności 2-4 metrów sześciennych. m na godzinę. Mocniejsze systemy nie są zalecane, ponieważ łatwiej jest zamontować parę jednostek mieszających. W przypadku zaworów pobieraj wyłącznie próbki mosiądzu lub stali nierdzewnej pochodzące od renomowanych firm..
- Zwróć uwagę na to, jak dokładnie regulowana jest temperatura wody. W środkowej strefie Federacji Rosyjskiej i bardziej południowych regionach normalna temperatura wynosi minimum 30 stopni, a maksymalna wartość to 55 stopni. Jeśli mieszkasz na północy lub jeśli podłoga po prostu nie jest izolowana, zaleca się zwiększenie obu wartości o 5 stopni. Rozważ te okoliczności podczas kompletowania systemu i instalowania go..
- Specjalna skrzynka do montażu kolektora ma najczęściej wymiary 600x400x120 mm. Powinien być umieszczony ściśle na krawędzi wykładziny podłogowej, niepożądane jest podnoszenie tego urządzenia wyżej. Wielu producentów stara się wytwarzać takie produkty ze stali z powłoką antykorozyjną lub z polipropylenu, aby zneutralizować ryzyko rdzewienia w kontakcie z wodą. W razie potrzeby można wybrać między mniejszą lub większą szafką niż typowe wymiary, aby pomieścić konkretny rozdzielacz i powiązany sprzęt..
- Szafki naścienne z rozdzielaczami malowane są głównie białą farbą proszkową, natomiast w opcjach do zabudowy projektowany jest tylko panel elewacyjny. Jeśli w domu są małe dzieci, wskazane jest wyposażenie miejsc, w których znajdują się kolektory, w niezawodne zamki, które uniemożliwiają arbitralny dostęp..
Producenci
Rosyjskie kolektory do ogrzewania podłogowego wykonane są ze stali nierdzewnej, są wyposażone we wszystkie niezbędne atrybuty do udanej eksploatacji. Produkty europejskie są również dobrze zautomatyzowane, ale jednocześnie wykonane są głównie z metali żelaznych. Rzemieślnicy wysoko cenią produkty od Rehau, zwłaszcza ze względu na to, że bardzo wygodne jest łączenie rur ze sobą, króćce zasilające i odbiorcze są wzajemnie od siebie oddalone. Nie oczekuj, że możesz kupić bardzo tani kolektor i ogranicz się do tego, prawie na pewno dużo trzeba będzie dokupić..

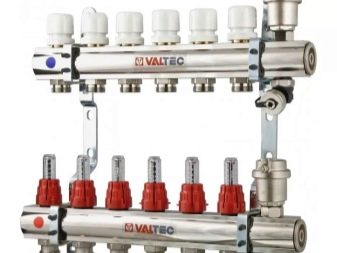

Korporacja Valtec produkuje wysokiej jakości kolektory do ogrzewania podłogowego, wyposażone w otwory wentylacyjne, urządzenia odwadniające, zaślepki. Firma ceni sobie reputację, dlatego każdy produkt podlega starannej kontroli jakości na różnych etapach pracy. Wszystko co jest oficjalnie dostarczane do Federacji Rosyjskiej spełnia normy krajowe i zaspokaja 100% potrzeb klienta.
Firma obiecuje, że instalacja systemów kolektorów będzie kosztować minimalną kwotę i będzie dość szybka..
W dziedzinie urządzeń wodno-kanalizacyjnych Włochy mają niezaprzeczalny autorytet, który łączy producentów takich jak Luksor, Fado, Caleffi i kilka innych. Maksymalne ciśnienie robocze dla sprzętu tych marek wynosi 10 barów, najwyższe dopuszczalne ogrzewanie wynosi 110 stopni (w przypadku niektórych modyfikacji 120, ale lepiej to wyjaśnić zgodnie z dokumentacją techniczną).
Sprawa Tysiąclecie uporządkowane dostawy doskonałych rozdzielaczy z zaworami termostatycznymi, blokami mieszającymi. Współczesna chińska firma całkowicie obala sam fakt istnienia swoich produktów, mity o niskiej jakości produktów azjatyckich. Do produkcji kolektorów w fabrykach „Millennium” używa się najwyższej klasy stali nierdzewnej, najwyższa temperatura robocza wynosi 80 stopni. To wystarcza do rozprowadzenia wody w dowolnym systemie ogrzewania podłogowego..
Udane przykłady i opcje

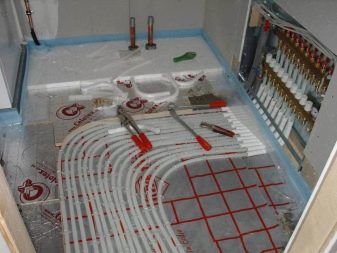

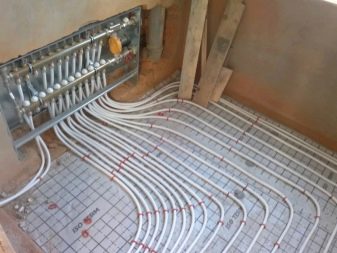

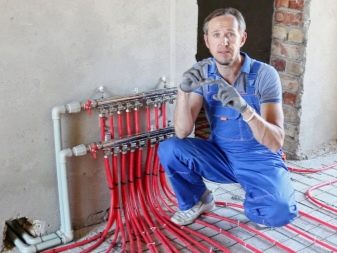

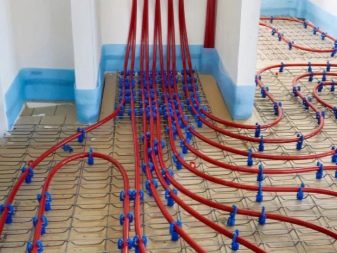

Pozostaje jeszcze dowiedzieć się kilku szczegółów na temat udanych rozwiązań przy umieszczaniu kolektora ogrzewania podłogowego. W końcu nie wystarczy go wybrać, trzeba go również poprawnie zamontować. Ogólnie punkty dystrybucyjne znajdują się w podobnych odległościach od części rurociągu, co ułatwia utrzymanie jednolitego trybu pracy. Jeśli taki wymóg nie może być spełniony, lepiej zainstalować parę kolektorów, dając każdemu po 50% obciążenia cieplnego.

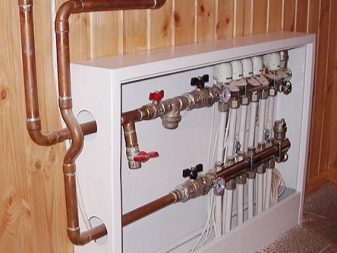

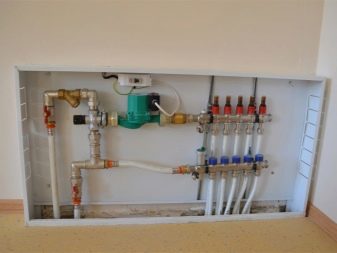

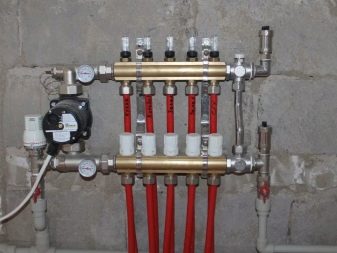

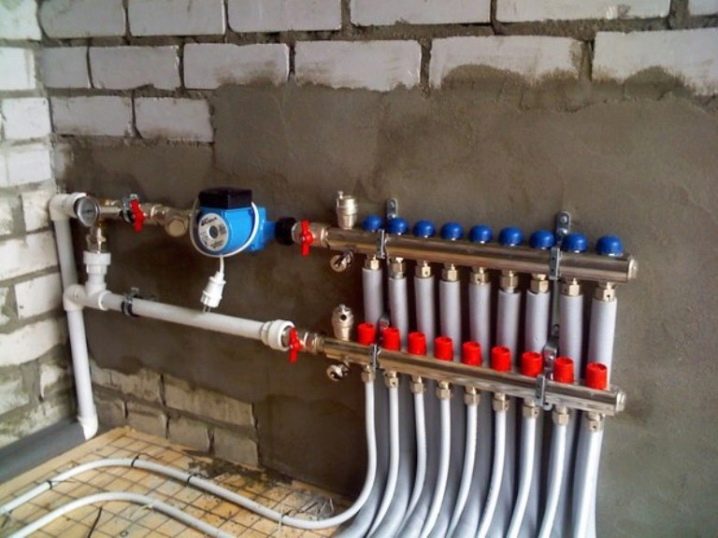

Na tym przykładzie pokazano typowy układ elementów. Do kolektora podłączonych jest dziewięć obwodów, po lewej stronie znajduje się zawór, manometr i termometr.

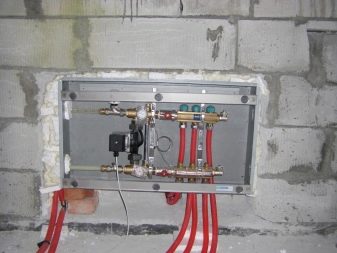

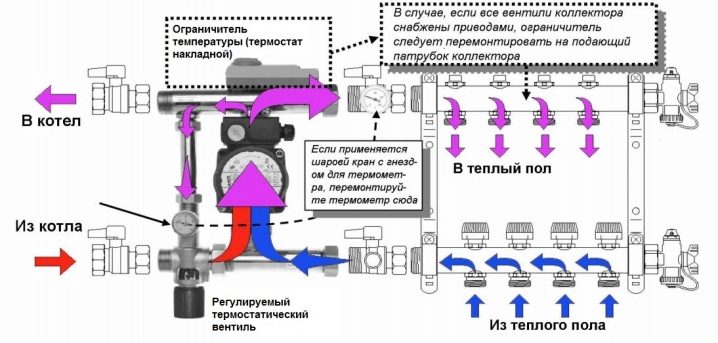

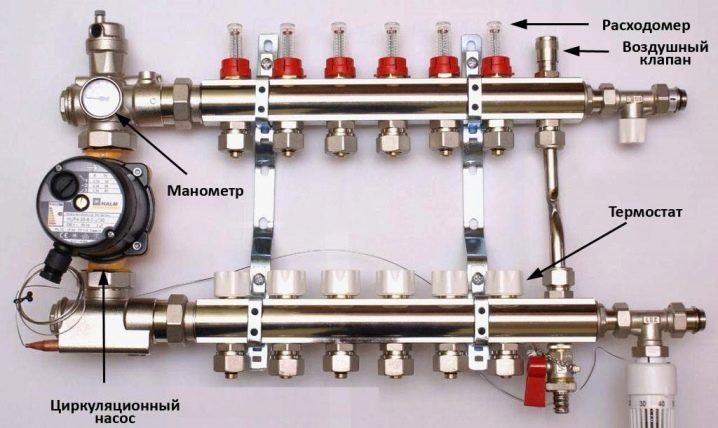

Taki schemat można również uznać za udany, obejmuje on również przepływomierz, termostat i kompaktową pompę obiegową..
